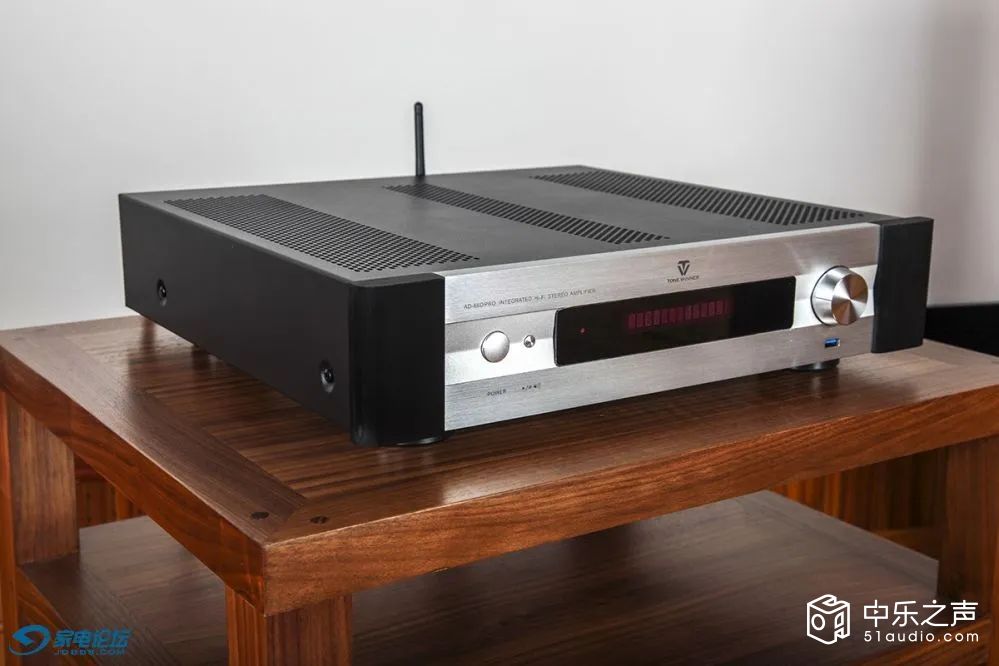

天逸新品AD-66D PRO HI-FI 功放的使用与评测
分享收藏
家电论坛    2023-12-13 12:32
0人收藏
|
5608次浏览

引子

01


一般而言，生产HI-FI器材的音响厂家对于HI-FI经典产品的更新升级都是比较谨慎的，一方面是因为HI-FI器材更讲求音质音色的品味和听感，成名不易！更因为HI-FI经典产品更看重自身的电路设计和整机工艺布局对声音的塑型养成、以及HI-FI调音/校音经验的积累与传承，其更新换代的速度远不如数码音频产品来得快。换言之：某款HI-FI产品一旦被发烧友认可，就会口碑相传，致该产品的生命周期得以无限延伸....... 君不见很多上世纪流行的经典功放音箱，至今依然在被模仿生产并依然为发烧友津津乐道、乐此不疲的钟爱着...... 究其原因：正是这些经典HI-FI产品在电路设计和声音听感以及性价比上已趋于“完美”（起码在它的档次价位上已做到较难超越）.......天逸的AD-66系列功放即为入门级的经典HI-FI铭机之一，从上世纪90年代荣获国产音响大展最受好评大奖开始，该产品经历了30余年的大浪淘沙和5代升级蜕变，依然倍受消费者好评！在刚刚过去的双十一购物狂欢季上第5代AD-66D又创销售佳绩。更可喜的是，该系列的第6代新产品已于本周顺利上市销售，这就是本文我将要给大家介绍的AD-66D PRO。
众所周知：但凡在产品型号后缀有PRO的都非凡品，后缀PRO是英文单词PROFESSIONAL的简写，中文解释是“专业的”、 “职业的”。PRO代表的是产品型号的专业版。和大家比较熟悉的手机型号命名一致，PRO版本象征着在某些配置和功能上相比于标准版会有所升级。换言之，AD-66D PRO功放源自AD-66D，也注定了它肯定会比标准版的AD-66D功能更加的强大。以下就请大家随着我的文字和实拍照片一起来了解这台新的功放与上一代功放到底升级了那些异同点，具体升级了那些地方？

升级要点及功放主体电路的解析

02

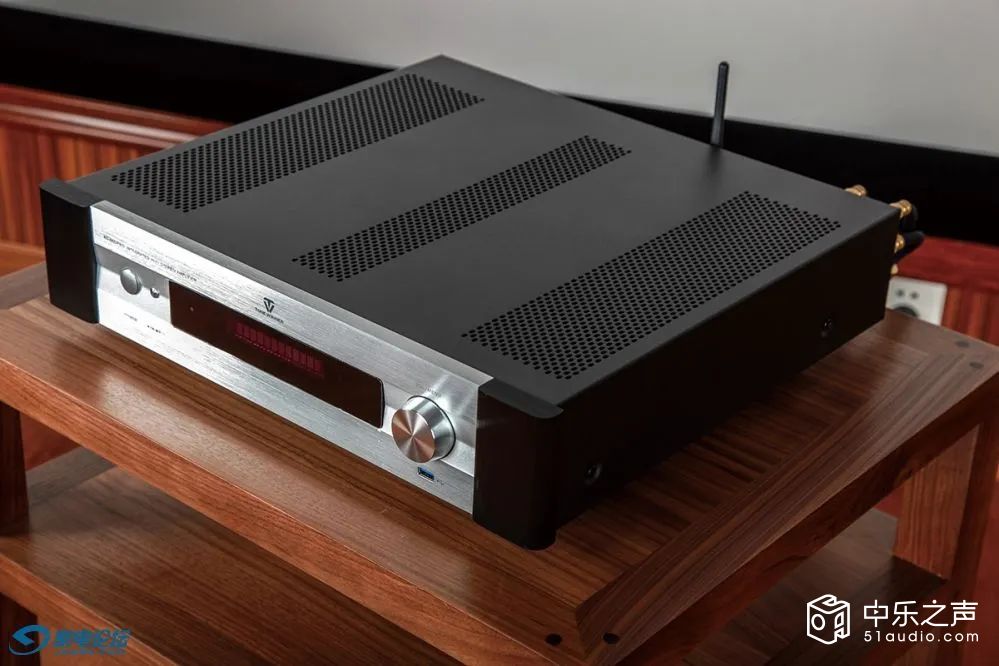

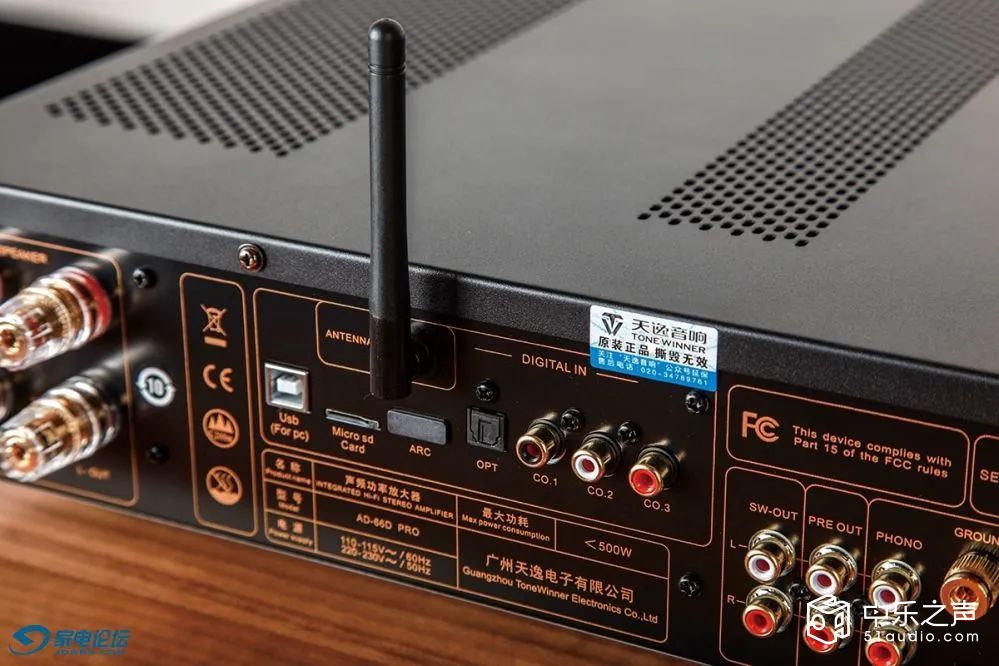

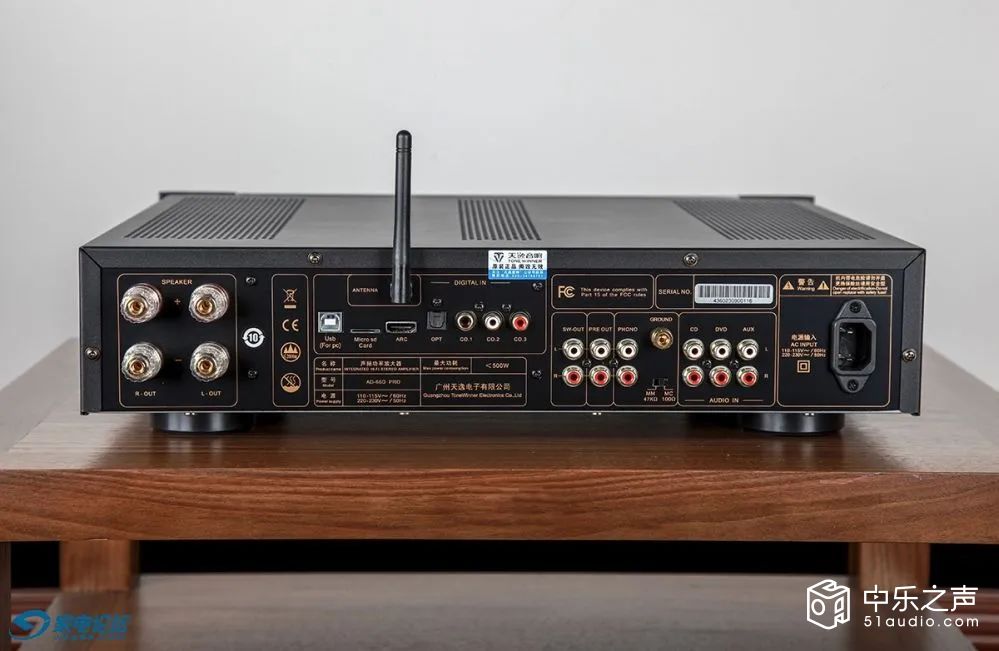

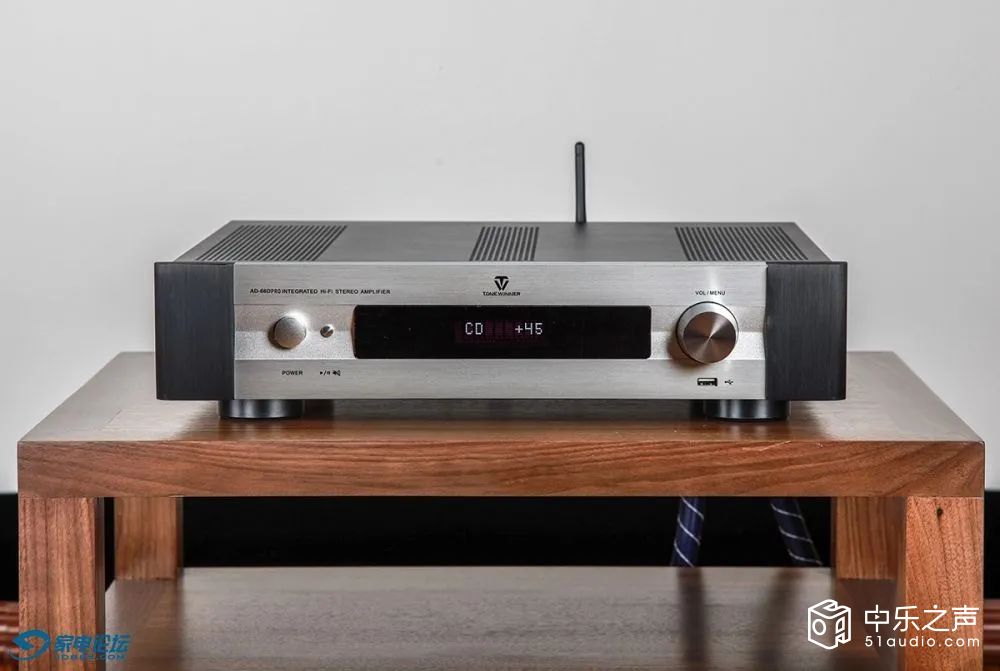

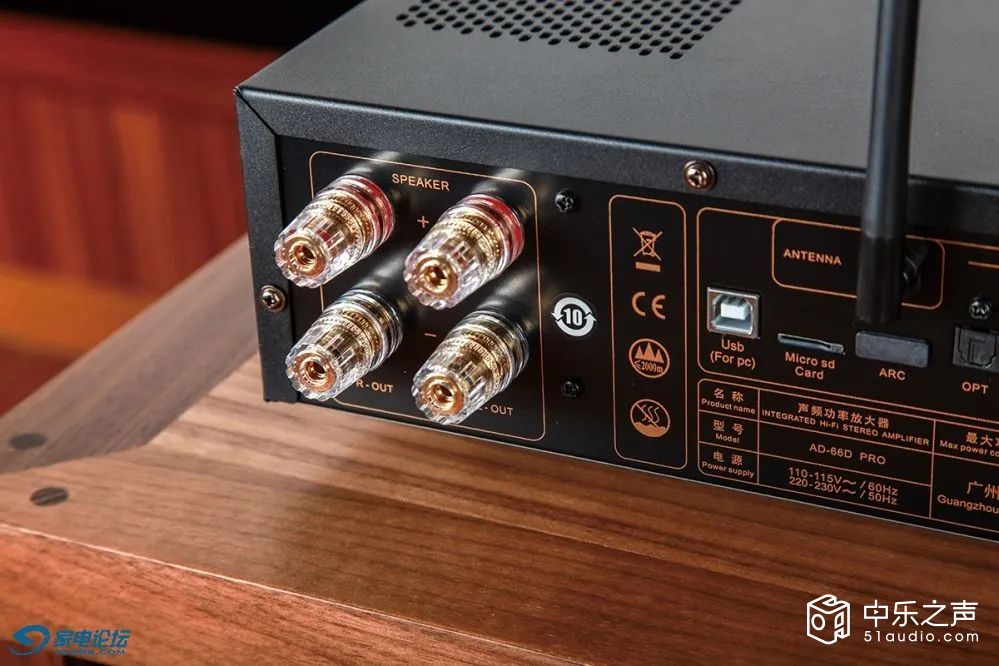

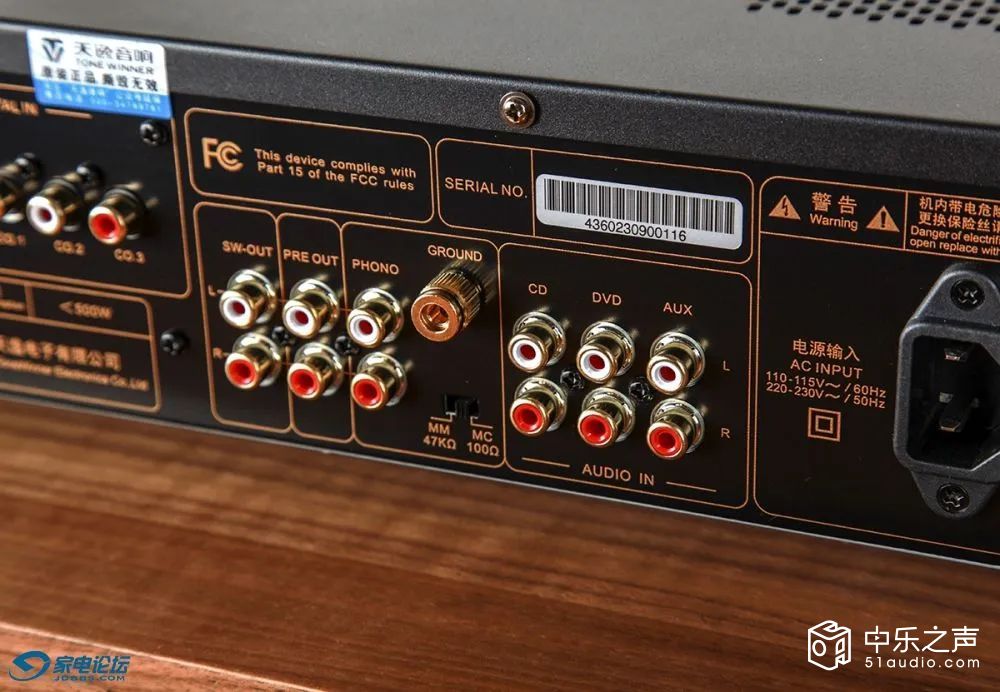

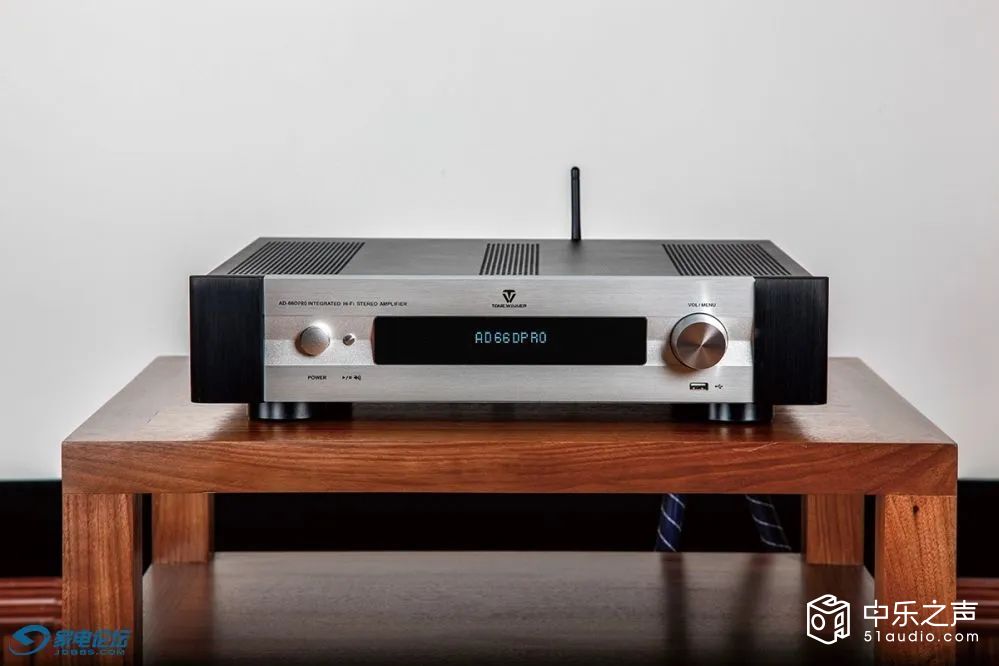

首先简单归纳一下此次AD-66D PRO的升级要点：由于AD-66DPRO是源自AD-66D功放的，所以两机的外观和造型工艺基本一致，如果不仔细辨认机器面板型号，二者基本没有啥区别。而事实上，AD-66D PRO在背板上的输入输出接口和AD-66D就有了比较明显的区别，新机新增加了一些功能，同时也取消了一些功能；而就整机来看：AD-66D PRO进一步优化了原有的HI-FI电路设计，电源部分由300W直接提升到350W的储能功率和整机的电流和功率输出、换用了一些指标更好的电子器件，就连末级的大功率功放管也由东芝管换为了安森美的大功率管，从而导致了听感上微妙的音质音色变化。并且将蓝牙4.2版本直接升级为5.0版本、升级了与电脑直连的USB  audio标准端口，全面提升输出功能；再就是升级了全新手机APP连接：增加了可以直连黑胶唱盘的MM/MC输入放大端口。其余光纤数字输入端口、三个同轴数字输入端口以及Micro/SD Card（迷你SD存储卡）、电视机数字音频回传ARC HDMI端口以及低音炮输出端口依然得以保留。从实际使用和听感效果来看，此次升级还是蛮有诚意的。

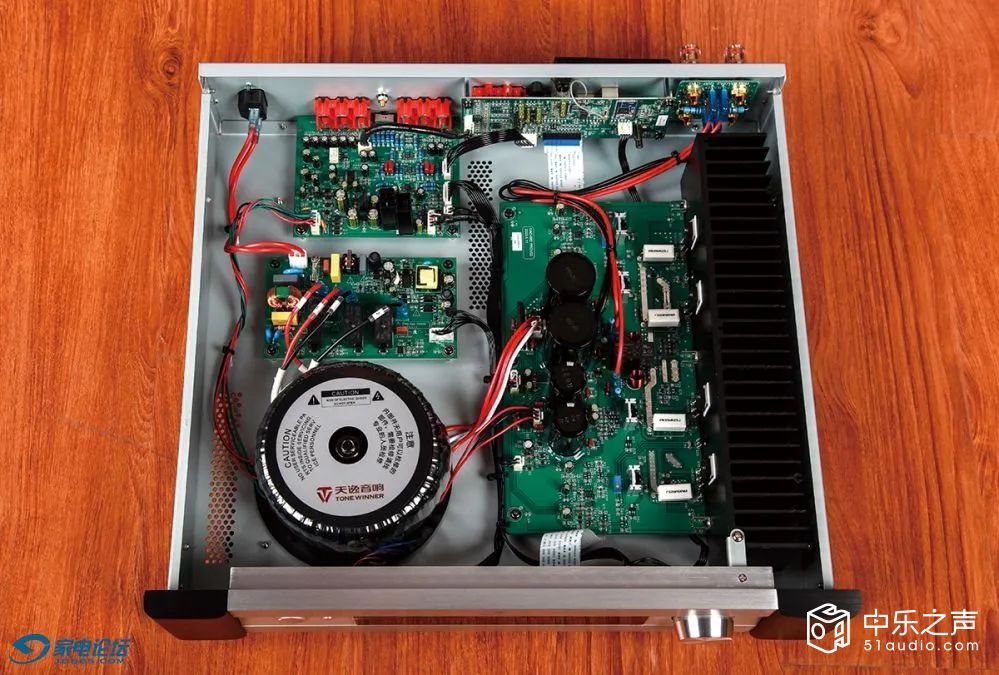

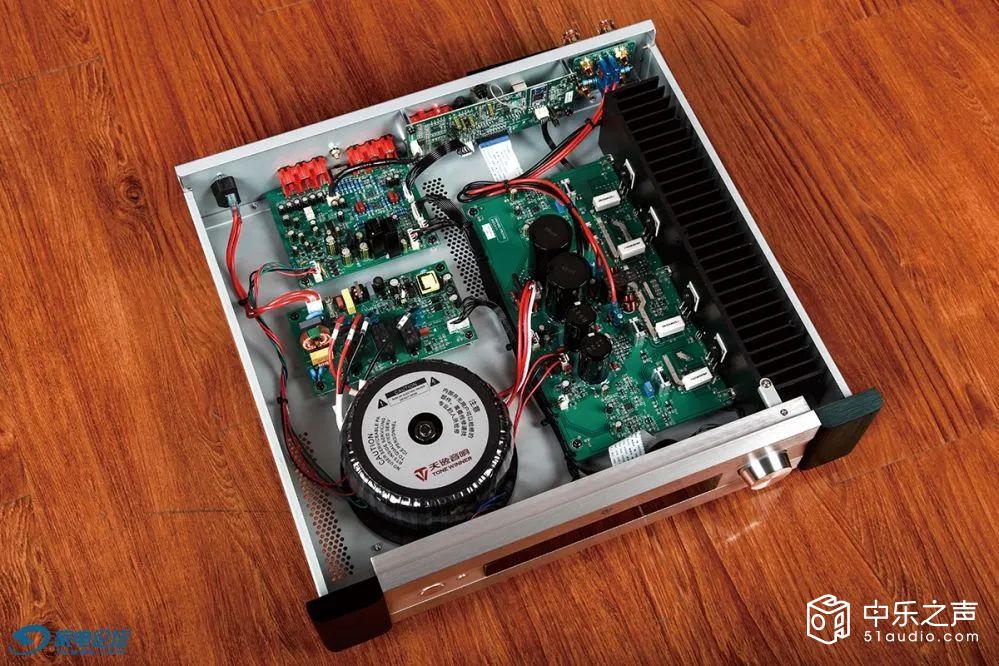

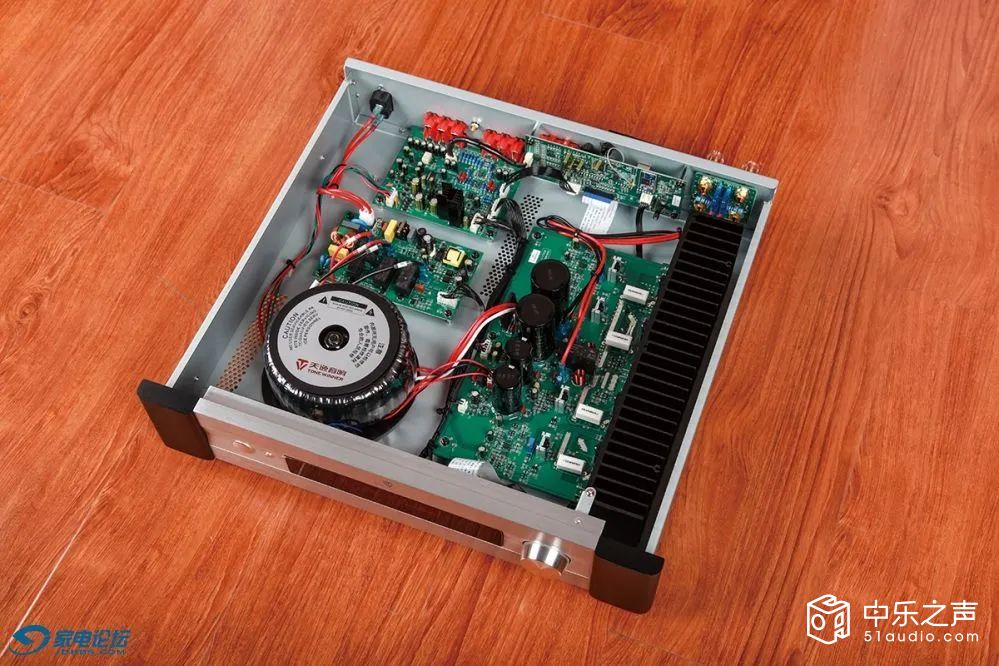

打开AD-66DPRO的上盖板仔细查看：整体电路排版明显较上代产品美观，机箱电路板填充占有率也更加充实饱满和养眼。整机电路的设计分为五大部分：分别是模拟音频信号输入板、数字音频解码及蓝牙接收电路板、主体功放电路板和供电电源板、110V～220V专利双电源管理系统板、以及面板的液晶显示电路板。

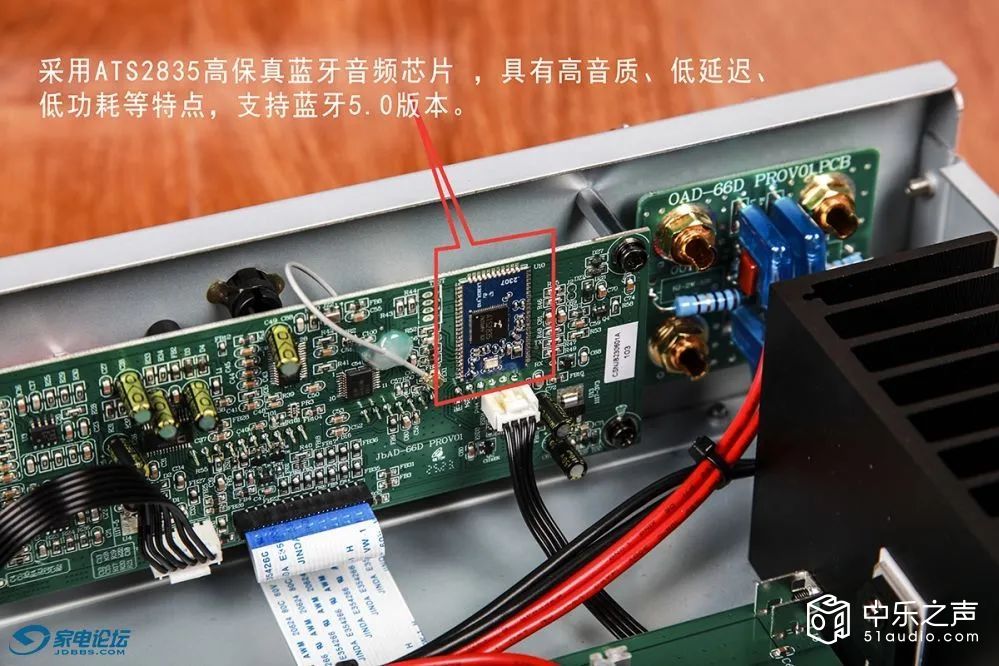

其中升级的重点之一主要就集中在信号输入数字解码板上，仔细观察，该电路板上集中安装了以ATS2835X芯片为首的5.0版本蓝牙模块，是一款高集成度的蓝牙音频芯片，集成蓝牙控制器（包括射频和基带）、电源管理单元、音频编解码器等模块；支持LE Audio，延时低至20ms，支持双向的高清语音传输，支持多声道无线传输，支持经典蓝牙和LE Audio共存；支持全格式音频解码和丰富的音频后处理技术，让声音有着更高的还原度和保真度。更重要的是：蓝牙5.0传输速度和有效传输距离都比蓝牙4.0更快更远；其传输速度相比于蓝牙4.2，蓝牙5.0的传输速度将是它的两倍，上限达到了2Mbps蓝牙5.0更稳定，也能兼容老的蓝牙版本，功耗更低，续航能力也更好；而传输距离理论上蓝牙5.0能支持300米的数据传输，是蓝牙4.2的4倍。在室内穿墙的效果也明显好于蓝牙4.2版本。

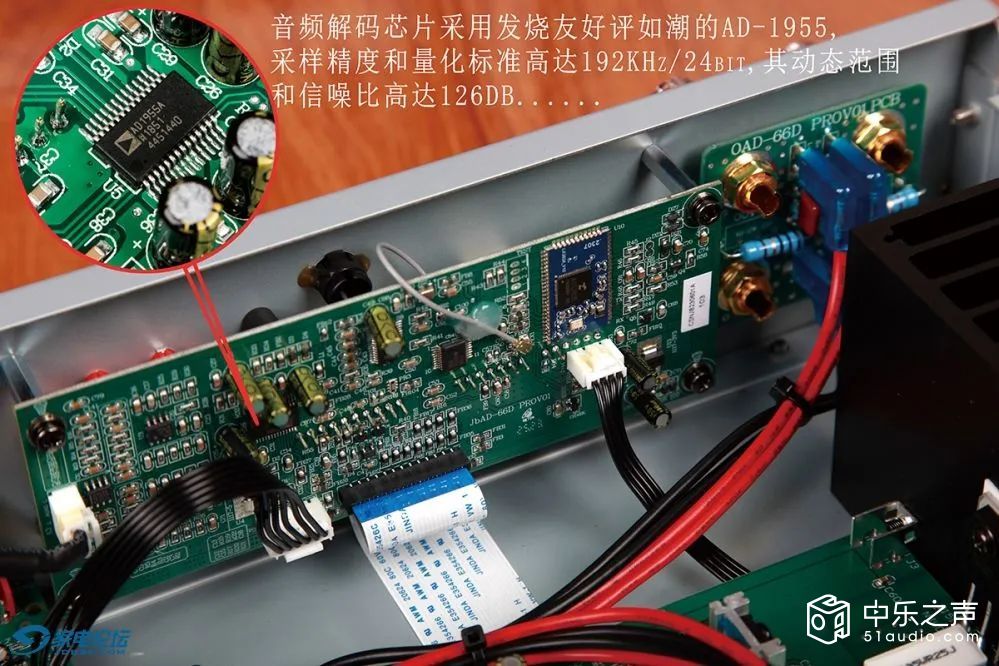

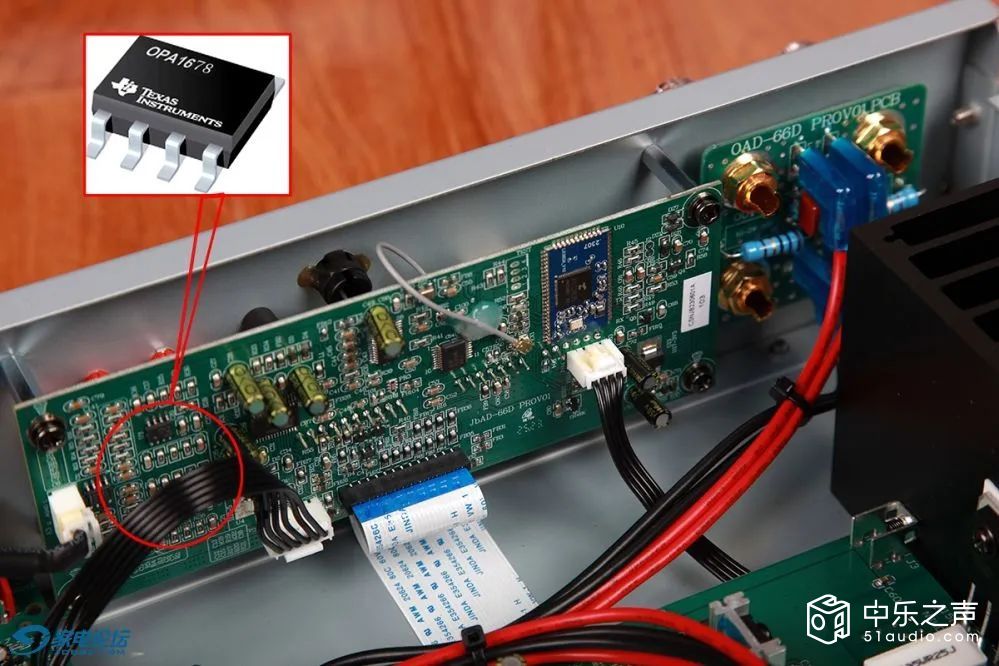

光纤及同轴输入的数字信号，依然是由美国Analog Devices公司一直在产、性能和听感效果双优的AD1955解码芯片、配合精度和稳定性极高的石英晶体振捣器来担纲。该芯片拥有24bit/384KHz多比特∑△D/A转换能力，可提供动态范围极大，失真度小于-110db，背景噪音几不可闻的听感效果。是一枚迄今为止音响圈评价甚高、非常发烧的D/A转换器。这部分电路的升级主要是体现在解码输出的前置运算放大器。AD-66D PRO前级运放选用了两片美国德州仪器TI公司新构架的场效应JFET音频专用的发烧运放OPA1678，此运放在 1kHz 时可实现 4.5nV/√Hz 的低噪声密度和 0.0001% 的低失真度，从而提高了音频信号保真度。它们在 2kΩ 负载下还提供 800mV 范围内的轨至轨输出摆幅，从而增加余量并实现动态范围最大化。
用该运放和OPA2604/OPA2134仔细比对听感，二者在背景噪声和失真度上虽然不分伯仲，但OPA1678中频及人声上的听感显然要宽松醇厚一点点，有较浓的胆机韵味，而且高音的多元泛音也非常纤细和顺滑，毫无毛刺，齿音控制是我听过的运放中很好的！听李健为电视剧演唱的主题曲《一念一生》、周深演唱的《大鱼》等歌曲时非常舒服，悠扬婉约中凸显出空灵的神韵...... 听蔡琴民歌的《被遗忘的时光》，嗓音很醇厚温柔，磁性浓郁，发声的喉音和口水声相当分明，而听《渡口》时的低频大鼓和贝斯和弦更是弹性十足，听感迷人，非常讨人喜欢！

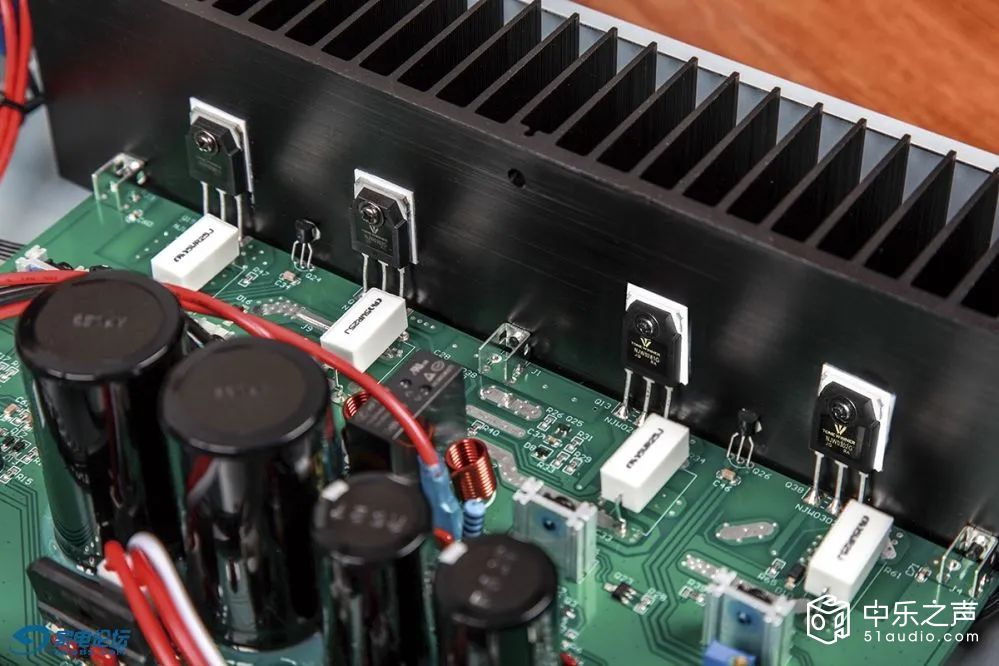

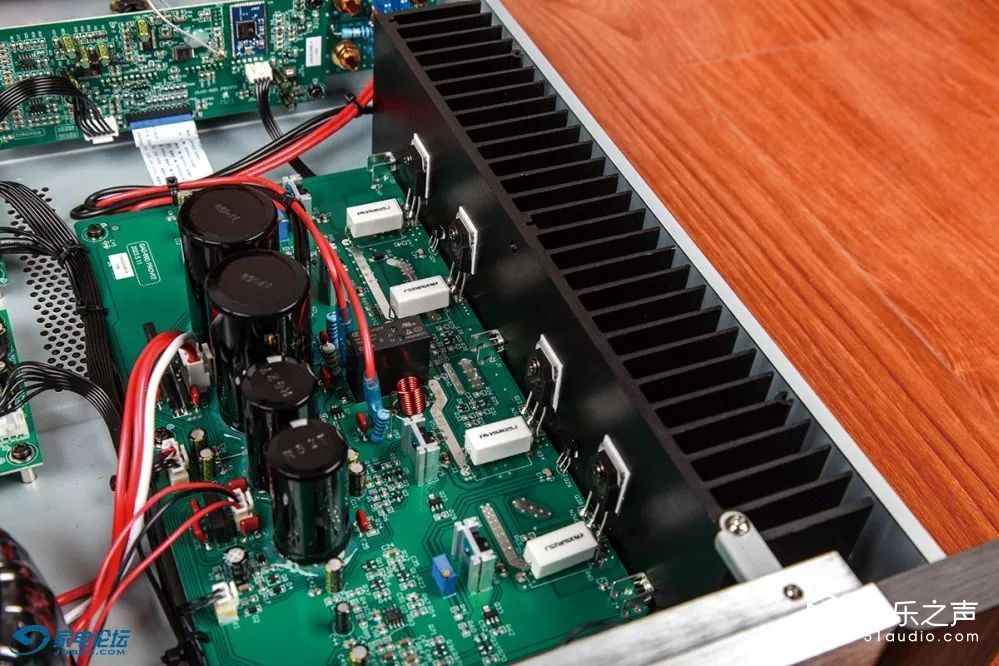

值得注意的是，新版AD-66D PRO的功率放大电路布局集中在机器右侧那块面积最大的电路板上。从该主体功放电路印板上的阻容晶体管等电子元件布局来看，该板是将来至于前级电路的模拟音频信号进一步扩流并将其功率放大，去推动扬声器发音，属于比较纯粹的HI-FI电路。AD-66HI-FI系列功放传承近30年、好评如潮的经典超甲类电路，该电路的主体框架为带恒流源和电子稳压的差分放大电路及工作点可随输入信号变化的超甲类功率放大电路：即无音频信号输入时功放级的静态电流仅仅维持在保证两功率管不会工作在截止区，而当有音频号输入时，功放级的静态电流将迅速提高至一个较高的大电流工作状态，保证有较大的甲类功率和 充沛的甲乙类功率输出。由于功放管任何时候都不会工作在截止区，从而不会产生乙类放大器的开关交越失真,同时因为无信号时推挽管的工作电流不是太大，又避免了甲类放大器的发热量太大的缺点，可谓一举两得。该电路经过在天逸高保真功放中长期使用和不断的调整，其稳定性和可靠性得到了很好的完善，深受许多喜欢聆听温暖甜美的甲类音色、又怕纯甲类电路较高的耗电和发热量的音响迷的青睐。
从电路板简图分析，输入级为典型的单端输入、双端输出的差分放大加镜像恒流源负载电路，该电路不仅仅具有极低的输入噪声，亦可以大大改善电压放大级的电压增益和稳定性，第二级为共基电路恒流源负载进一步提高电压增益以改善电路放大级的线性特征和频率特性，使动态大、驱动力强、转换速率高、谐波失真小、高频特性得以更宽的延展。并在此电路的基础上增加了大环路直流伺服电路和适量的负反馈电路，以确保该机在满负荷工作时的失真度尽可能小，以改善音质的听感，同时也使得整机的各项指标尽可能稳定可靠，而且还专门增加了待机电源功能，使其主体电路更加的完善。

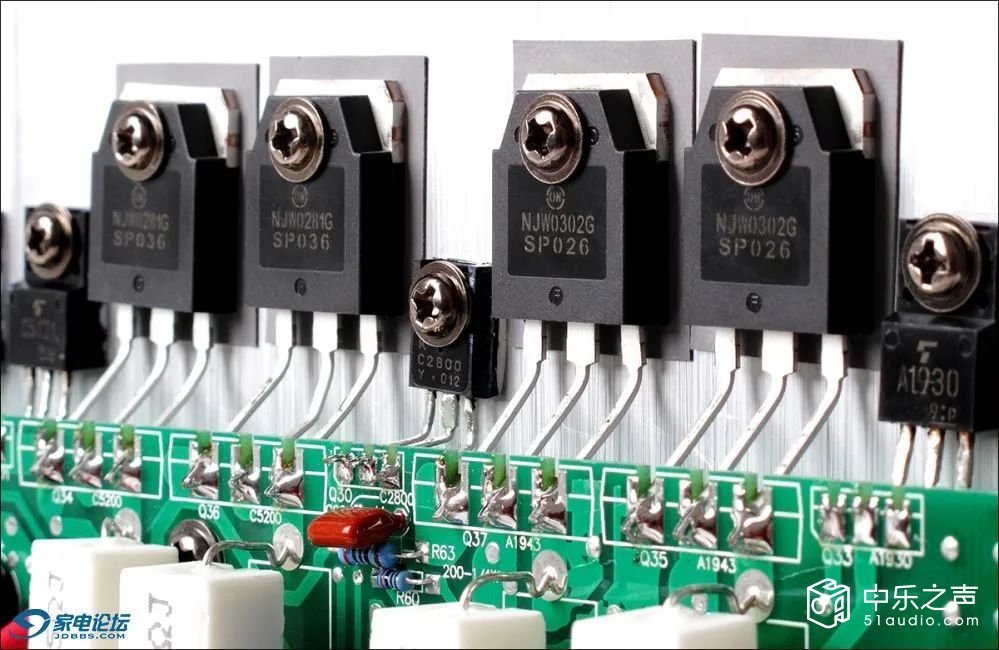

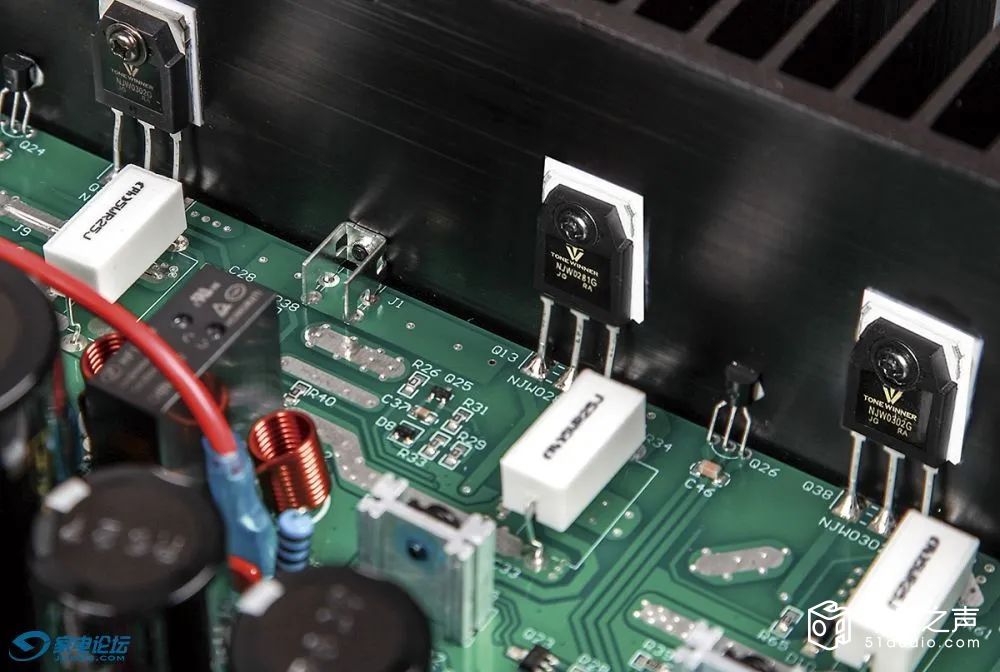

值得注意的是：新款功放AD-66DPRO与上代AD-66D不同的是末级的推挽放大部分的大功率管换成了两对配对精细的150W/15A的安森美（摩托罗拉）NJW0281G/NJW0302G大功率管，安森美大功率对管NJW0281G/NJW0302G是天逸功放中使用频率最高的大功率管之一，之前曾用于天逸最顶级的HI-FI旗舰功放AD-2SE及AD-9600D等声誉显赫的功放中担任主力，推力与听感极佳、好评如潮！而实际测试也证实了它的增益线性度是目前同类管子中最高等级的。从厂家提供的测试数据看也有理由相信它的音质音色是非常出色的。而且这对管子相互之间的配对性能非常出色，一致性非常好！易于大量配对筛选且线性度好，增益较高，可以使输出信号有更高的放大比率。听感上音质细腻，声音的密度感好：声音非常的浓密且颗粒感极其细幼，声音的重量感极高。音乐的中气很足，频率响应很宽，高频的延展也去得很高，细节和堂音非常丰富。低频的量感和力度也很好，有一种大气磅礴的气势！为保证其大批量的筛选配对，天逸直接向安森美的生产商批量订购并打上了天逸的logo，可见厂家对于安森美大功率管品质和声音听感还是非常认同的。
至于该功放将东芝管换为安森美管谁的品质更加？听感更好？笔者认为这就是各花入各眼的事情了，毕竟风格不同：东芝管偏重于温润圆融，浓郁醇厚，安森美偏重于声音阳光美艳、质感突出！正所谓青菜白菜各有所爱！因而更换大功率管也不算是升级，只是平替而已！

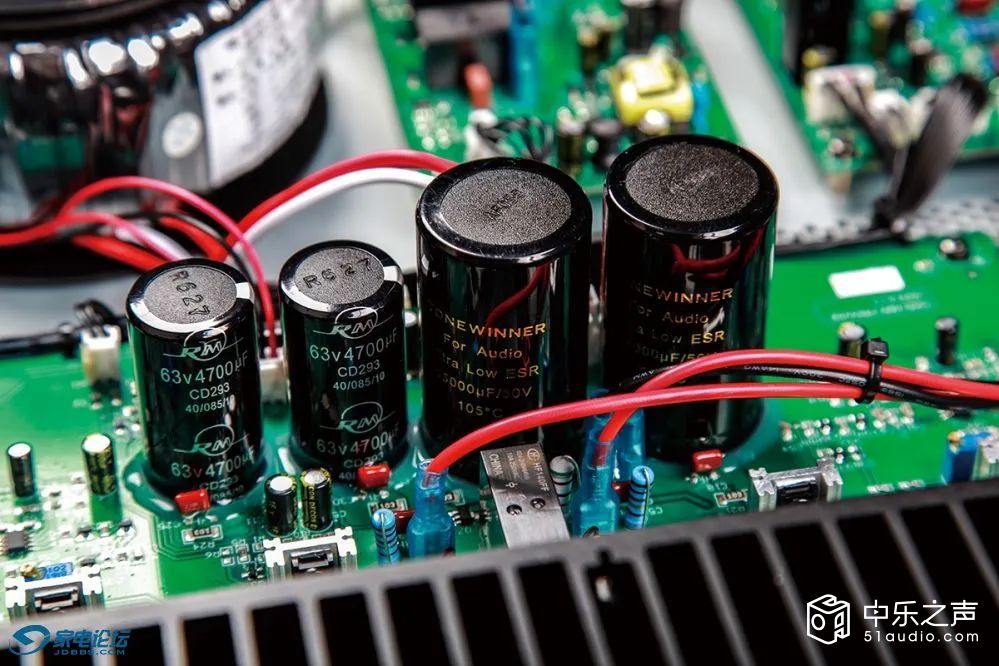

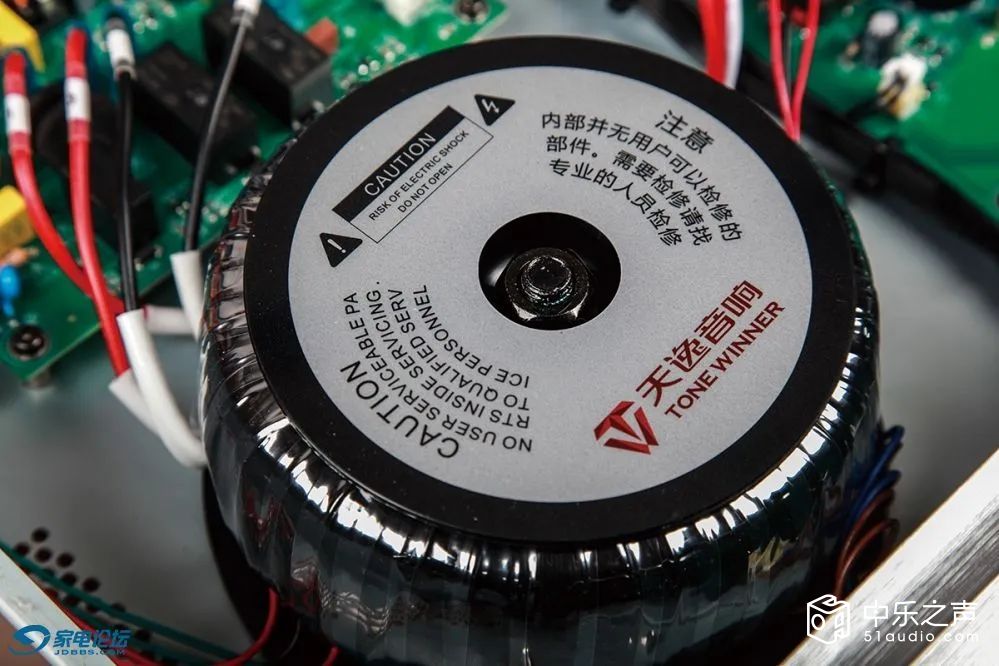

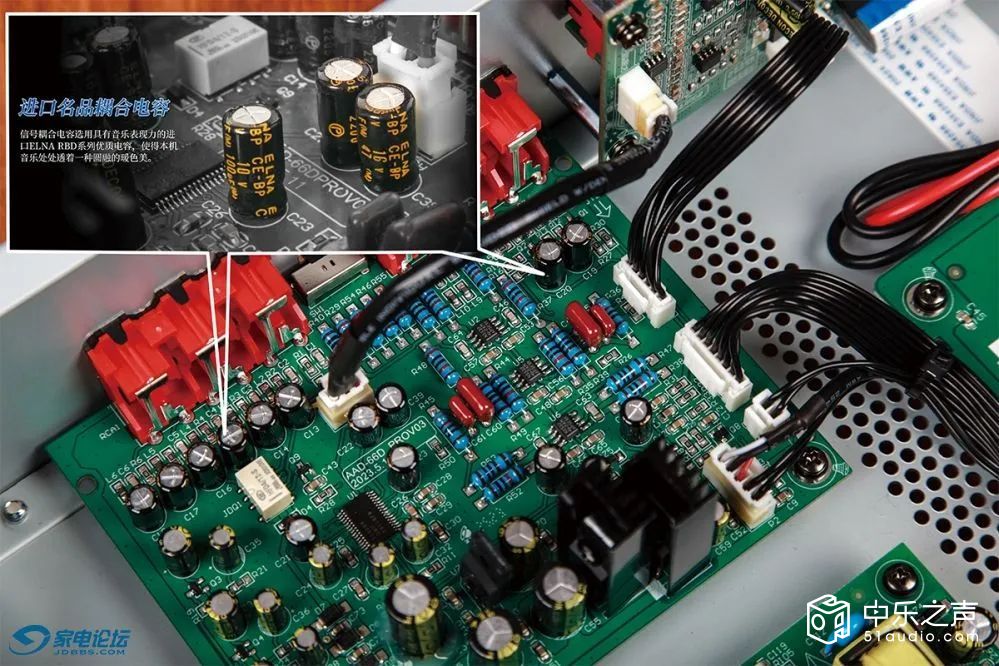

笔者注意到：电路板上所有的电阻均选用优质五色环优质电阻。在可能影响音质的音频通道和电源滤波部份，分别升级了一些口碑不错的高品质进口音响专用电容如进口ELNA的RBD等系列优质电容，以取悦一些发烧人士的满足感。电源滤波大水塘储能也升级为容量更大的39400微法。供电中枢的环形变压器也由AD-66D的300W升级成功率更加充沛350瓦，为整机的功率扩容提供了充沛的动力保障！由于功放管和环牛以及蓄电大水塘容量的大幅度提升，AD-66PRO的输出功率也大幅提升到了2X100W（8Ω），推力得以大大增加！
特别说明一下，该功放的电解电容是天逸按照最佳测试品质和反复聆听遴选后提供样品在专业名厂OEM订购的，实际测试指标之高，与同类国际名牌电解相比，不仅漏电流极小，耐压值相对更高，耐受温升的能力更强，因而寿命也较同类电容长很多。重要的是，该电容是经过天逸资深的调音师严格对比试听后指定的特种介质和工艺制成，经笔者试听过后，也确认该电容对声音的重放有较为理想的还真能力，尤其低频的质感强烈，音乐味浓郁，声音的细节丰富，中频饱满圆润，高频顺滑飘逸，延展效果不错，以至于被天逸最高档次的发烧旗舰功放定为御用极品电容，属于天逸的秘密武器之一！
当然，AD-66D依然采用了和天逸次旗舰功放AD-3/AD-3D相同的发烧级音量芯片NJW1194为音源输入选择和音量控制。该芯片是集前级放大、缓冲、阻抗匹配、高低音调整等为一体的电阻梯形电子电位器，具有低失调、低输出噪声、低失真的特点：输出噪声电压低至-117dB V typ；失真度几乎可以忽略不计，声道的分离度高达-120dBtyp；并提供高、低音音调调整和提供精确到0.5dB步进调整的特点。电子音量芯片可以说是彻底解决的机械电位器无法根除的永不磨损的问题。并能将调整数据传输到功放面板的湖蓝色液晶显示器上显示出来，为功放的操作控制带来直观、可靠和精确的保障！

几个不得不提的升级措施

03

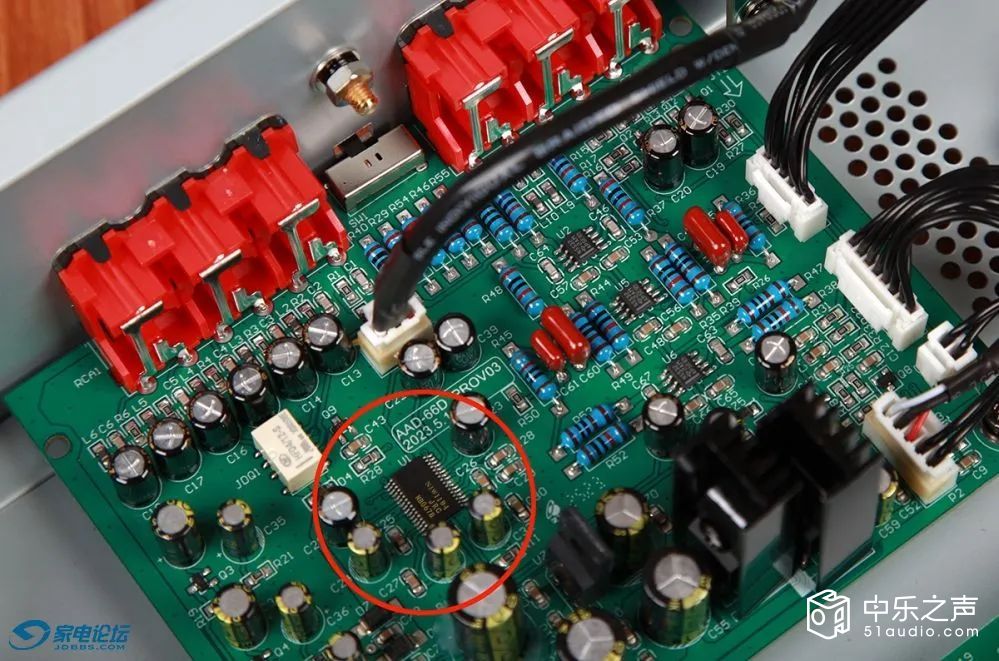

其一：AD-66D PRO升级了一组以前只有中高档HI-FI功放上才有的唱头放大输入单元电路，这是针对一些怀旧派音响发烧友喜欢玩黑胶唱片、并且音响市场也应时的推出大量不同档次的黑胶唱机所采用的新对策，该单元电路还配合一只唱头放大模式选择滑钮，可以针对所配用的LP唱机选择动磁（MM）或动圈（MC）唱头放大两种方式。充分的满足该部分烧友的需求，非常的人性化，也比较实用。
其二：由于近年来天逸功放的大量出口海外，国际上不同国家和地区的电源电压主要为交流115V和交流230V，为了适应不同国家和地区的电压，很多音频功率放大器配置了～115V/～230V电源电压转换功能，即根据所处国家和地区的电压，调整实际接入音频功率放大器的电压。在实现这种电压的转换控制功能中，由于传统的手动转换方式不方便，正在逐步被淘汰，自动转换方式凭其智能化特点成为了主流。

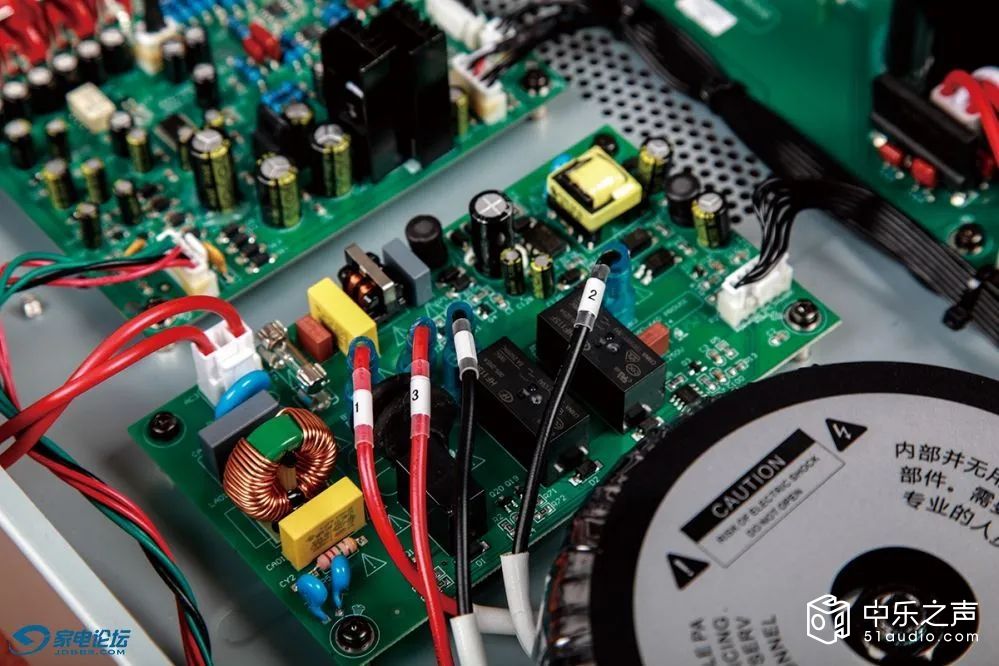

AD-66D PRO此次升级也采用这种智能化自动转换方式专利技术，由机内专门的检测控制电路测试外部电源的电压，在外部电源电压为～115V，使变压器的两组初级线圈相互并联，在外部电压为～230V，使变压器的两组初级线圈相互串联，由此用基本的电路元器件实现～115V与～230V电压的转换，并设置过压保护电路，能够在电压超过预设的电压上限值时，使变压器的两组初级线圈保持在串联模式，避免电源电压的误判，防止过高电压烧毁设备，起到保护作用；其电路设计合理、稳定可靠，并且待机状态下的能耗大为减小，弥补了目前音频功率放大器电压转换方式的缺点和不足，符合大多数国家和地区的规定，拓宽了产品的市场范围。
其三：升级了标准的方口USB-AUDIO接口电路，仅需一根标准的方口数据线和电脑直连，就能顺利的播放高192KHz/24Bit采样率的高码率音频。从此可以用AD-66DPRO当成电脑的声卡，大大提升PC音频播放的听感效果！

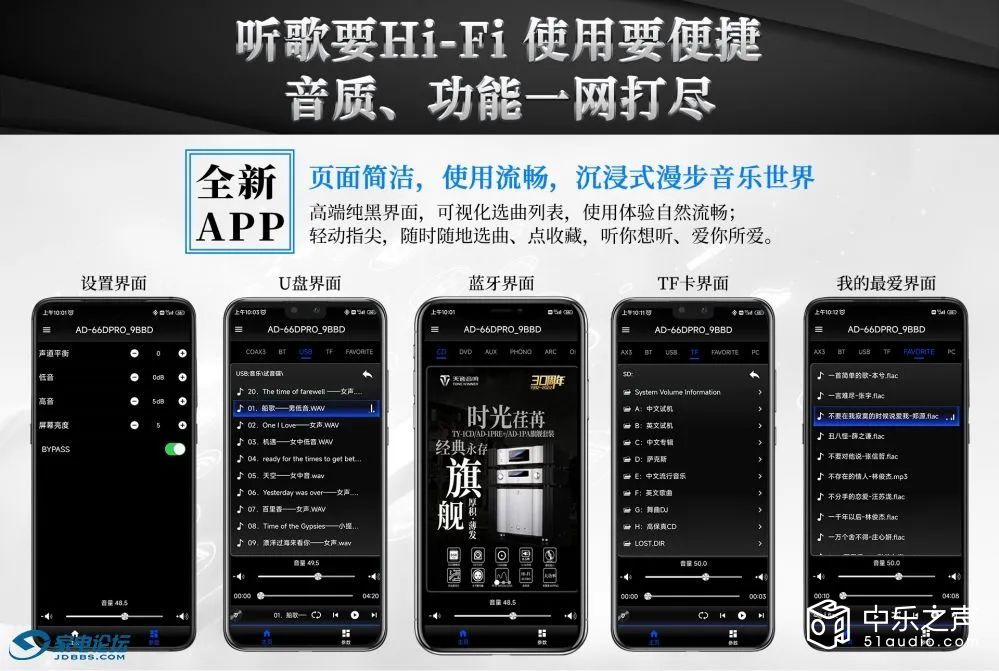

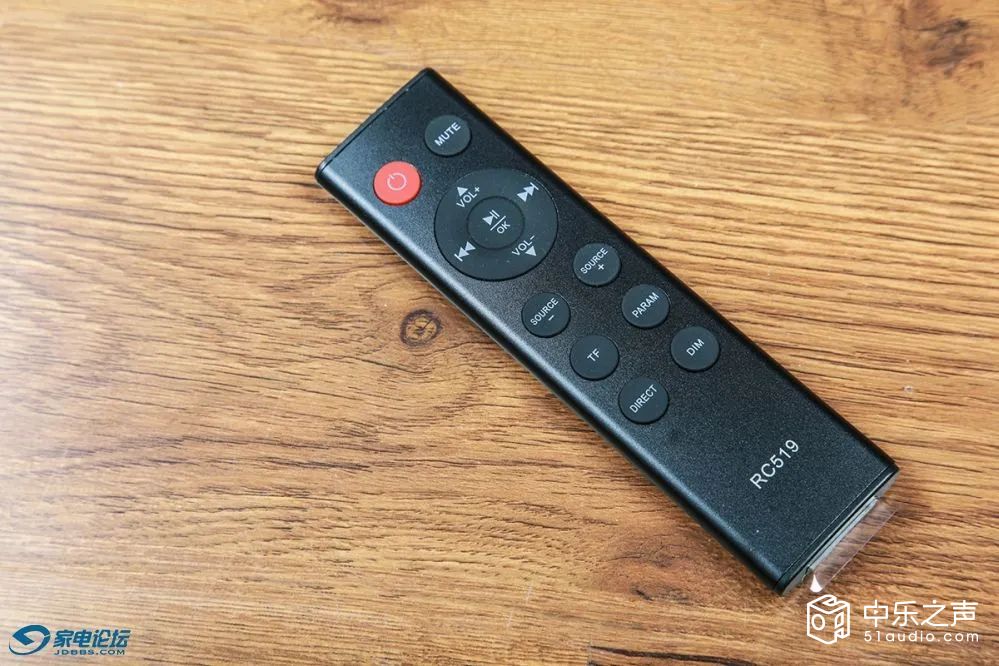

其四：升级全新的天逸HI-FI APP，至手机APP页面更加的简洁，画面更端庄，使用更流畅，功能更全面，轻动手指，即可操控功放的音量大小、高低音调整、各种音源切换，一切功能尽在自己的手机APP掌握之中。曲库无限，随时选曲，配合小巧精致的红外遥控器，一切尽在您的掌握之中。想听就听，音乐随心，潇洒赛神仙！
厂家给出该新功放的部分电气指标，的确比上一代功放AD-66D强悍不少：
信噪比：＞95dB/A计权
频率响应：20Hz-100KHz（+1/-3dB）
失真度：＜0.025%（1KHz,正常工作条件）
输出功率：2X100W/（8欧） ；2X170W/（4欧）

试听感受及评价

04

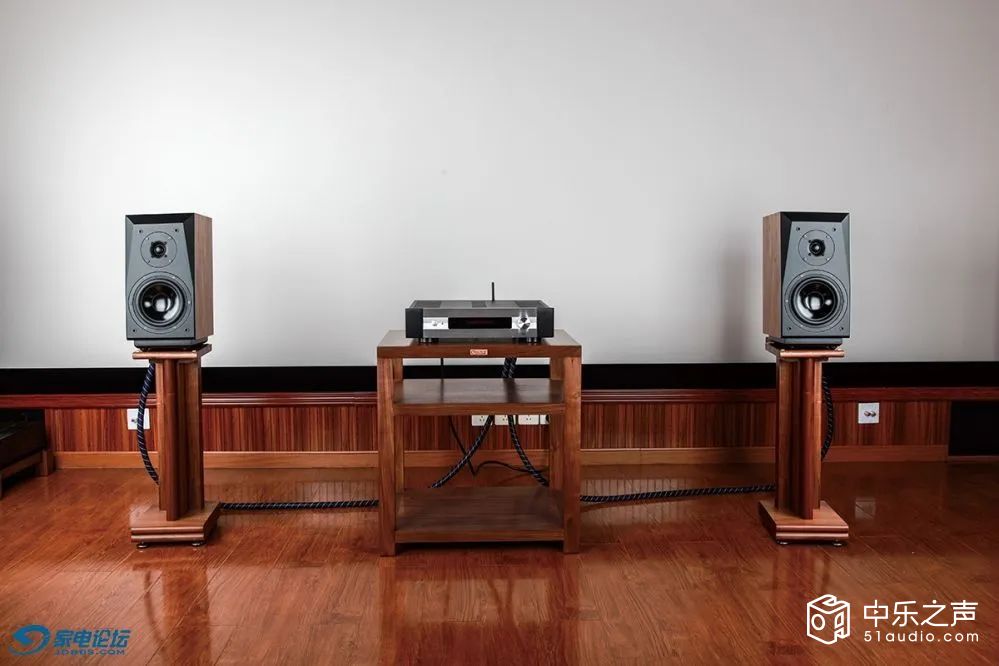

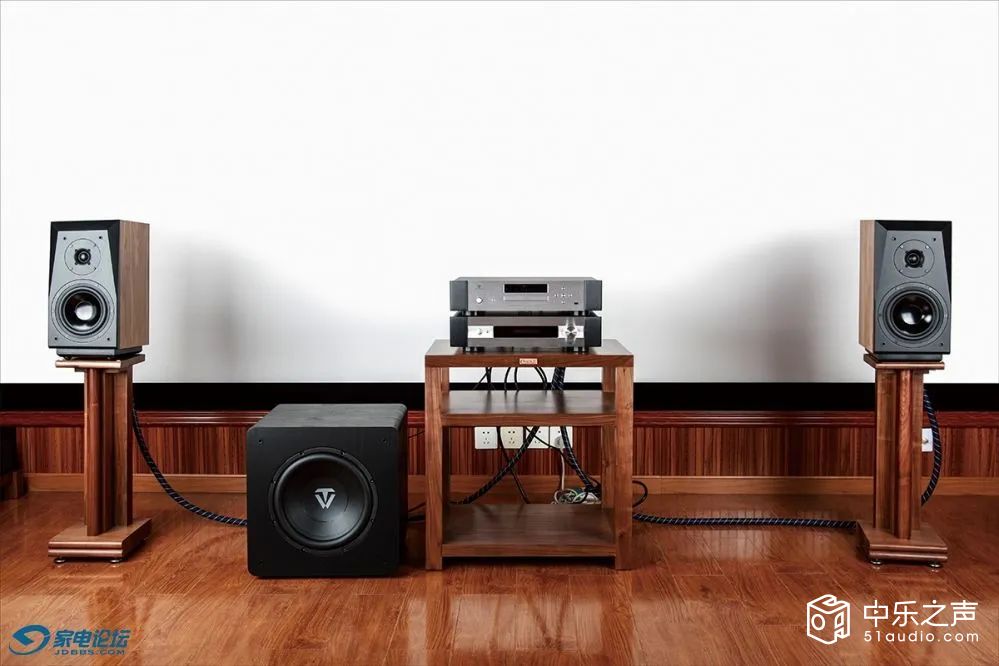

本次试听器材为：
1.天逸AD-66DPRO最新上市HI-FI功放一台；
2.天逸TY-50 CD机一台；
3.童笛S6书架箱一对；
4.金环蛇无氧铜喇叭线一对；
5.天逸新品SUB-2000有源低音炮一只
首先以古典音乐试音碟《维瓦尔第.四季》开声：感觉听感真的还算不错，小提琴声的甜美迷人和细腻油滑在此得以较好的展现，大可以用靓丽透明但又绝不刺耳的来定论！须知该碟作为圣马丁学院室内乐团演奏的经典代表作品，演奏中固然不乏古典舒缓的英国韵味，但现代的配器又让音乐的线条感极为清晰，旋律中的空气感和空间感、深度感、层次感都有明晰的体现和交代。音质自然生动，点滴传神。能够将这种古典韵味加清晰的音乐线条感及诸多细微的音乐元素重现出来的音响组合，就算再不济，起码也算得上是音乐韵味比较突出，音乐背景非常干净，音质较为细腻
播放凯文.科恩 Kevin.Kern的《绿色花园》，片号：REAL MUSIC RM2525的第二首：Sundial Dreams （暖阳），这是一首在许多高档的酒吧、咖啡厅以及机场候机贵宾厅钢琴的音质音色美极了，有一种高贵美艳的韵味，每一颗音符都被仿佛是被打磨得珠圆玉润透明水晶，琴声丰润饱满，伴随着背景中细微轻柔但又清晰可闻的小提琴和木吉他，如情人你耳边喃喃不断，恬淡静美的秋色就会伴随着这美如天籁的琴声悄悄走进你的屋子中，带给你满地的缤纷的璎珞和飘香的黄叶，凭空生出许多令人遐想的无限空间。
播放一曲由安妮.穆特演奏的莎拉莎蒂的《卡门幻想曲》：小提琴的琴声也显得油润优美，穆特的激情炫技及拨弦、擦弦、跳弓等细节非常清晰可闻。高音部非常纤细飘逸，犹如行云流水；中频音乐味十足，音质醇厚圆润，干净通透；低音部韵味绵长、量感准斤足两，尤其低频的质感一流，的确表现得非常难得！
播放人声如Aaron Neville和琳达.罗丝塔特的《somewhare,somebody》、《the hunter》、《rock you gently》等人声天碟：著名美国歌手尼维尔醇厚磁性的男中音和琳达.罗丝塔特极其通透美艳女声相互辉映，既圆润饱满又晶莹透明，有一种入耳即溶、美不胜收的天籁韵味，的确非常好听，非常耐听！

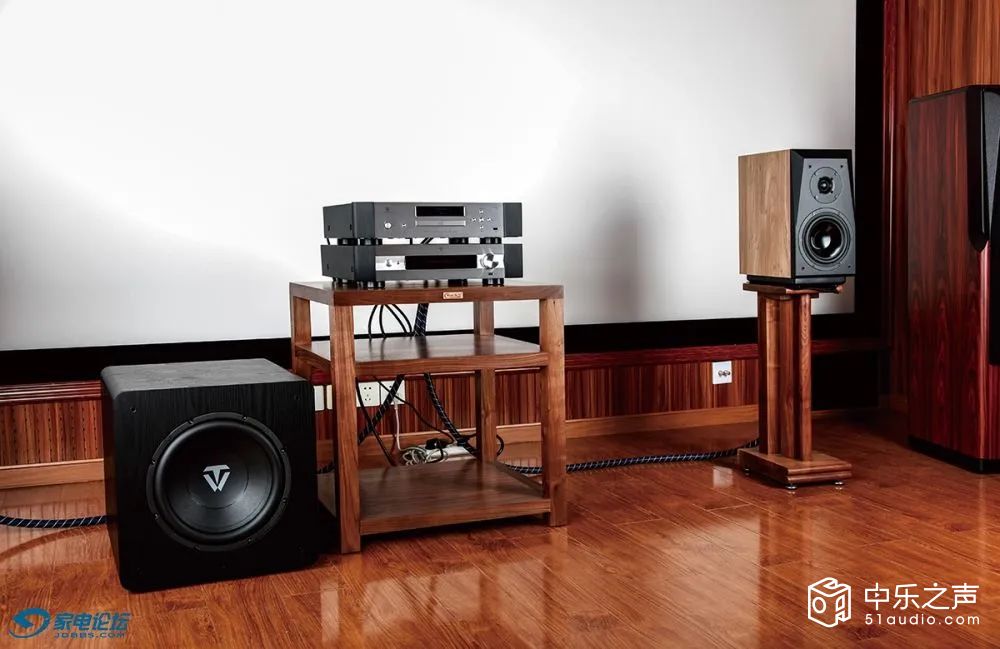

由于AD-66DPRO特设有低音炮输出功能和HDMI ARC音频回传功能能，可以和电视机一起组合成为有声有画的2.1影院系统，这对于普通家庭在客厅看电视电影增强体验感和音质音效非常实用，因而试听时我特别加入了一只天逸新出的SUB2000  400W有源低音炮：播放著名的摇滚曲目老鹰乐队的《加州旅店》及《电子贝多芬》等曲目时，哇塞！那低频如潮滚滚而来的感觉实实在在的比不加低音炮要震撼很多、好听很多，声场庞大、现场感非常强烈！那种质感结实的低频大鼓和弹性十足的贝斯和弦所营造出来的巨大声场和现场气氛的确有着浓郁音乐味和勾魂的魅力，混合着晶莹透通的钢琴声和高亢美艳的小提琴协奏，听感的确无法用语言来形容！在此不得不由衷的说一句：谁说玩HI-FI不能加低音炮？玩HI-FI其实就是“法无定法。随性而为”，自己喜欢就好！
试听表明：这台升级后的HI-FI入门级功放拥有比上一代功放更加丰富的功能和更加出色的蓝牙接收表现，同时也获得了更加充沛的功率储备和强劲的功率输出，APP的操控调整功能也更加专业、规范、方便且漂亮！唯一让人遗憾的是，原来曾经拥有并受到发烧友好评、可以让前/后级电路分离的U型插销装置被取消了，这个设计对普通消费者而言显然并没有影响，只是对于喜欢折腾前后级搭配的发烧友而言少了一点点乐趣而已，正所谓有得有失 ，无伤大雅！谢谢大家阅读了解！
